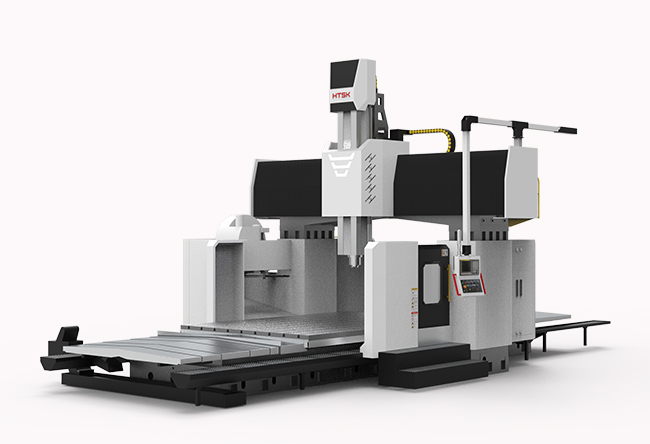

4米龍門加工中心

4米龍門加工中心的結構分為兩種形式，一種是動柱式龍門加工中心，一種是定梁式的龍門結構。動柱式和定梁式龍門加工中心根據客戶的加工件來選擇龍門的結構，6米以內的龍門建議做成定梁式龍門加工中心，定梁式龍門加工中心剛性要比動柱式龍門加工中心強好多。動梁龍門式加工中心比定梁式的龍門加工中心節省空間，6米定梁式龍門加工中心的底座子長度在12米左右。
4米龍門加工中心參數

項目名稱	單位	HLC4020/HLM4020	HLC4026/HLM4026
X Y Z軸行程	mm	4000*2200*1000	4000*2800*1000
兩立柱之間最大寬度	mm	2000	2600
主軸端面到工件臺距離	mm	150-1150	150-1150
Z軸切削速度	mm/min	0-5000	0-5000
工件臺規格（長×寬）	mm	4200×1600	4200×2200
最大載重	kg	12000	12000
T型槽（槽數×槽寬×槽距）	mm	11×22×200	11×22×200
快速位移X/Y/Z	m/min	16/16/12	16/16/12
主軸轉速范圍	r/min	50-6000	50-6000
主軸錐孔	type	BT50-150	BT50-150
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫）		BT50-24T/32T	BT50-24T/32T
主軸伺服電機	kw	15/18.5	15/18.5
X、Y、Z軸伺服電機	KW	bis40/3000	bis40/3000
操作系統		發那科/西門子	發那科/西門子
定位精度	mm	500/±0.02	500/±0.02
重復定位精度	mm	500/±0.008	500/±0.008
氣源壓力	MPa	0.8	0.8
電器容量	kW	36	36
機床輪廓尺寸（LxWxH)	mm	13500*5500*5900	13500*5800*6000
機床重量	T	46	48

廣泛適用于通用機械、航空、航天、汽車、核工業、能源、模具、機車、重型機械、工程機械、船舶、機床、電子、印刷、紡織等制造業。
